Basit Elektrik Devresi (3ncü deney)

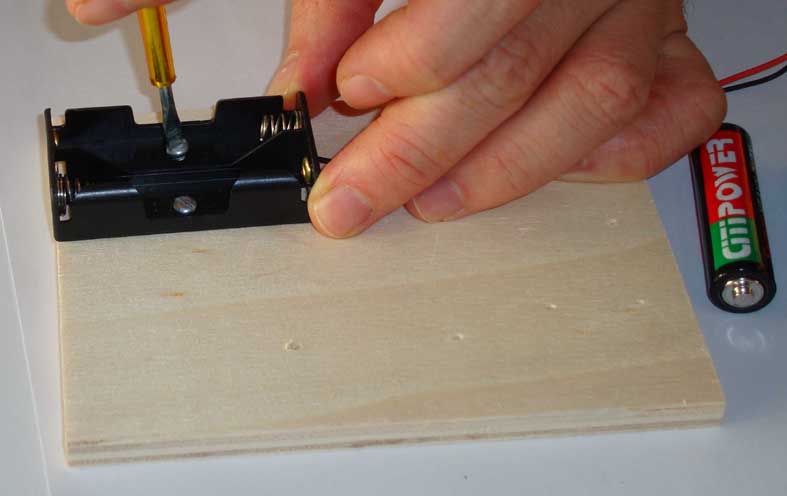

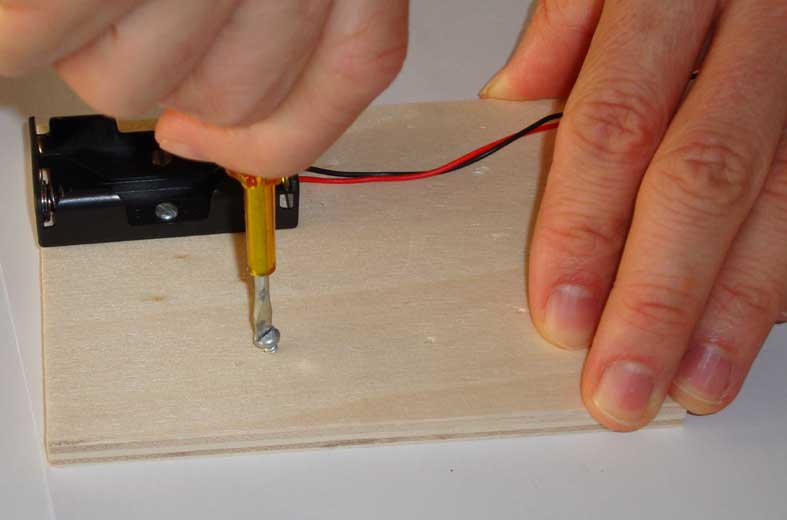

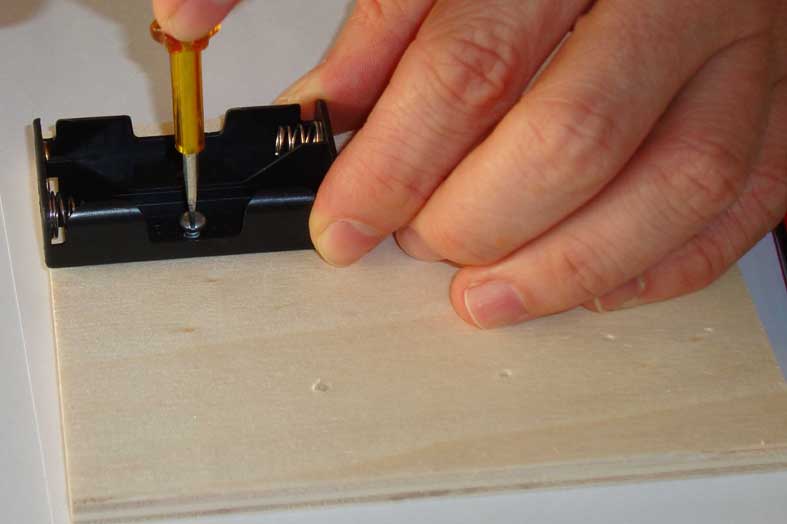

Pil kutusunu Tahta üzerindeki (1) Vida deliklerinin üzerine getirip vidalayın.	Kutunun Düzgün Durması içi (2) Diğer Vidayı da takın	Anahtar için bir vida takın. (3) Daha Sonra Pilin Bir ucu Bağlanacak

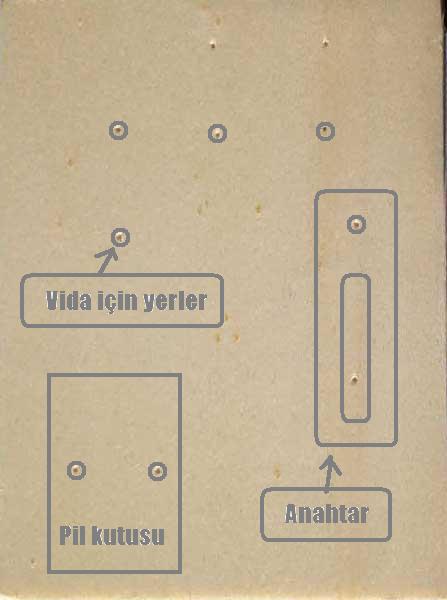

Size verilen Tahtanın üzerine kolay vidalamanız için vida yerlerine yuva açılmıştır. Bu vida izlerini kullanmanızı tavsiye ederiz. Eğer bu izler iyi çıkmamışsa bir çekiç ve çivi kullanarak sizde yuva açabilirsiniz.

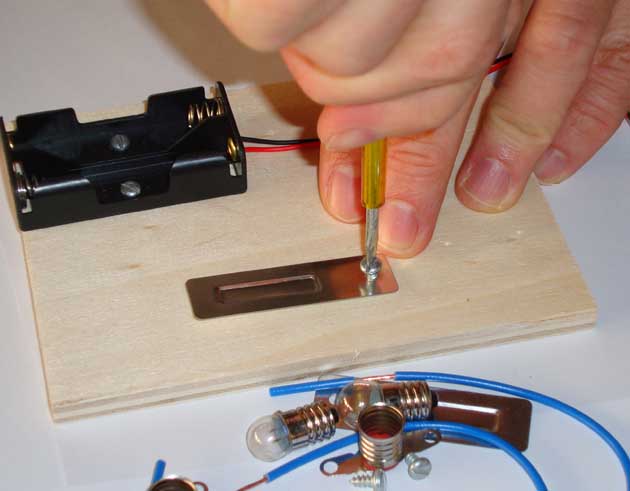

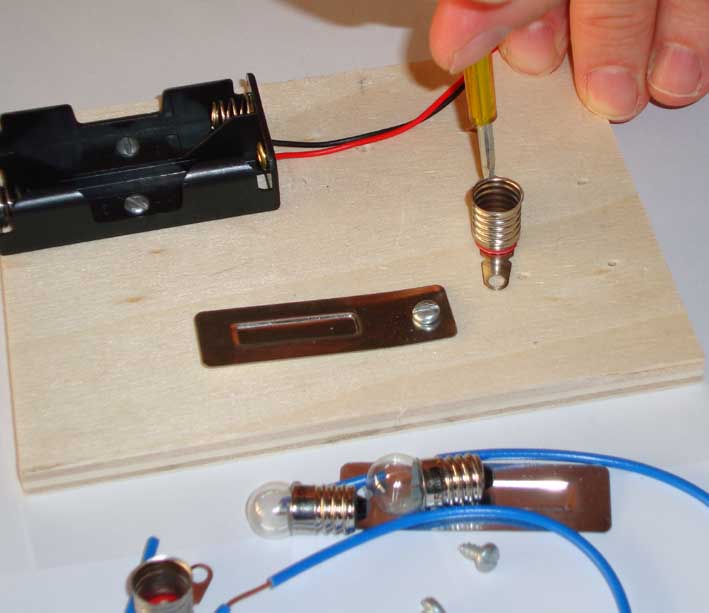

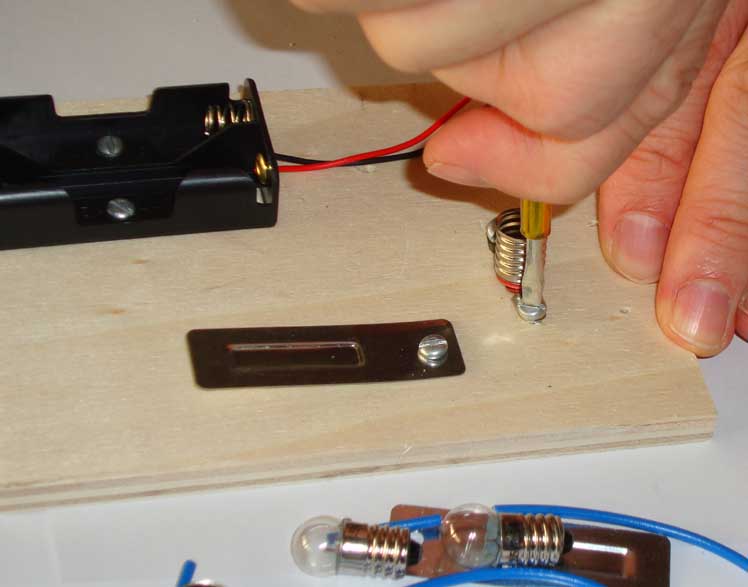

Anahtar olarak kullanılacak (4) parçayı vidalayın	Şimdi Duyu tahtadaki (5) izlere göre vidalayın	Diğer Vidayı da takın (6)

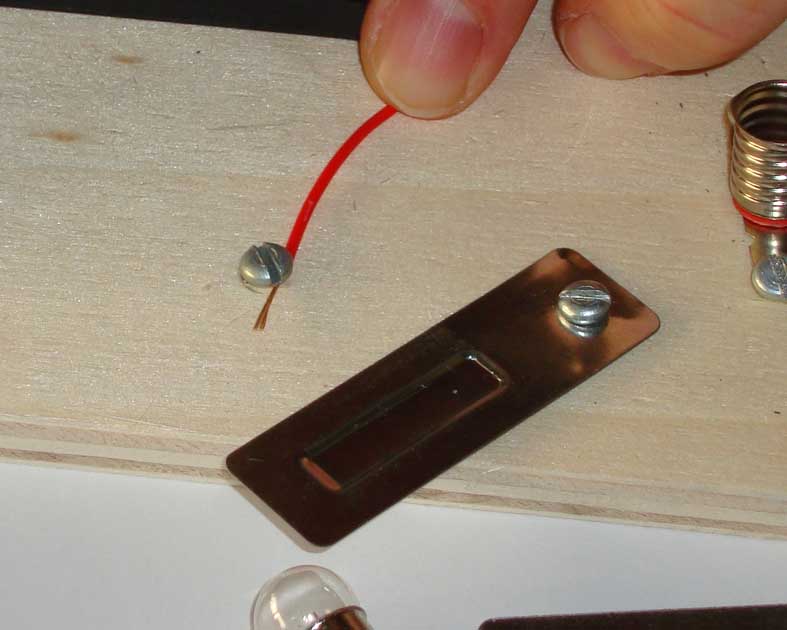

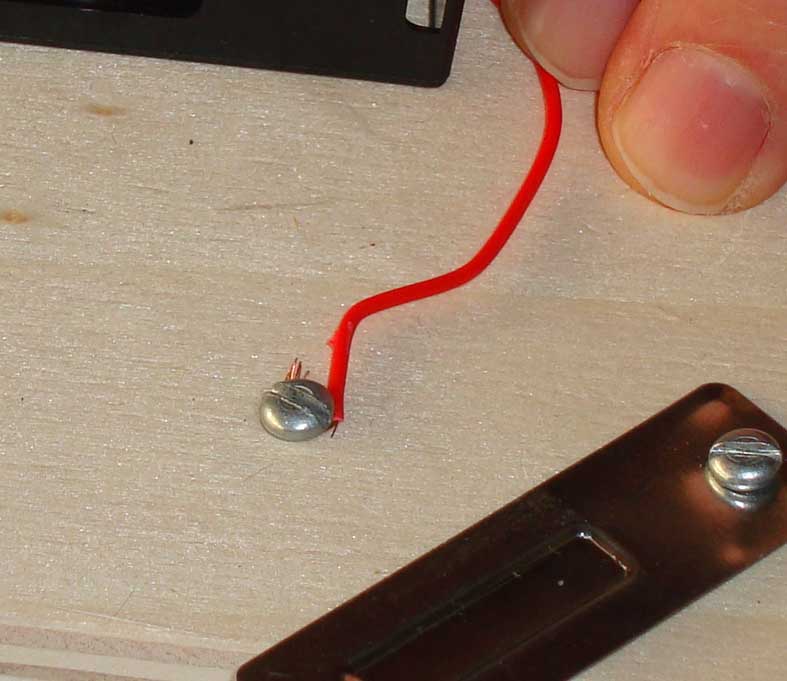

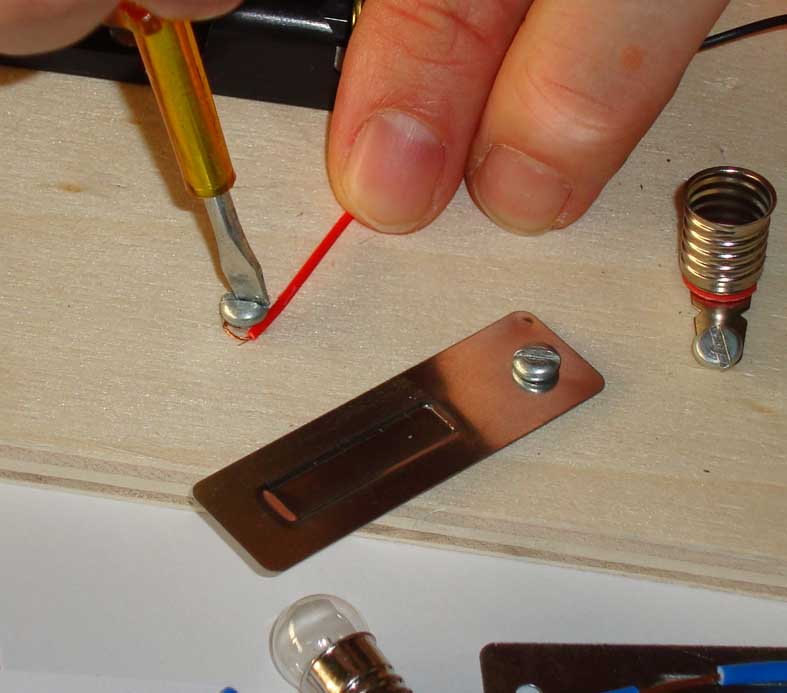

Pil kutusuna bağlı ucu vidaya (7) sıkma yönünde yani saat istikametinde göre dolayıp	Vidalayın. Böylece vidalarken (8) kablo gevşemez	Bu vida Anahtarımızın bir ucu olacak (9)

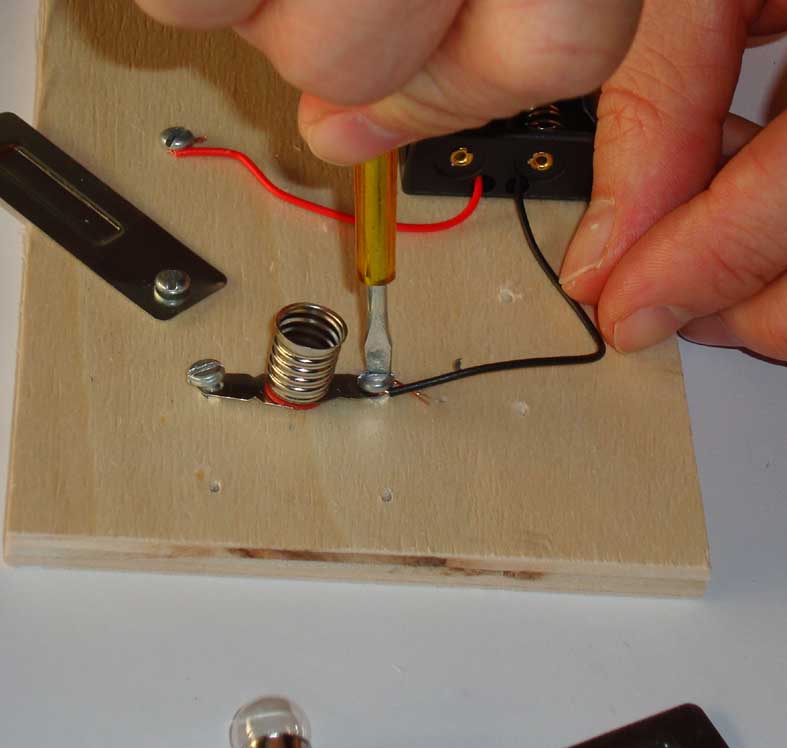

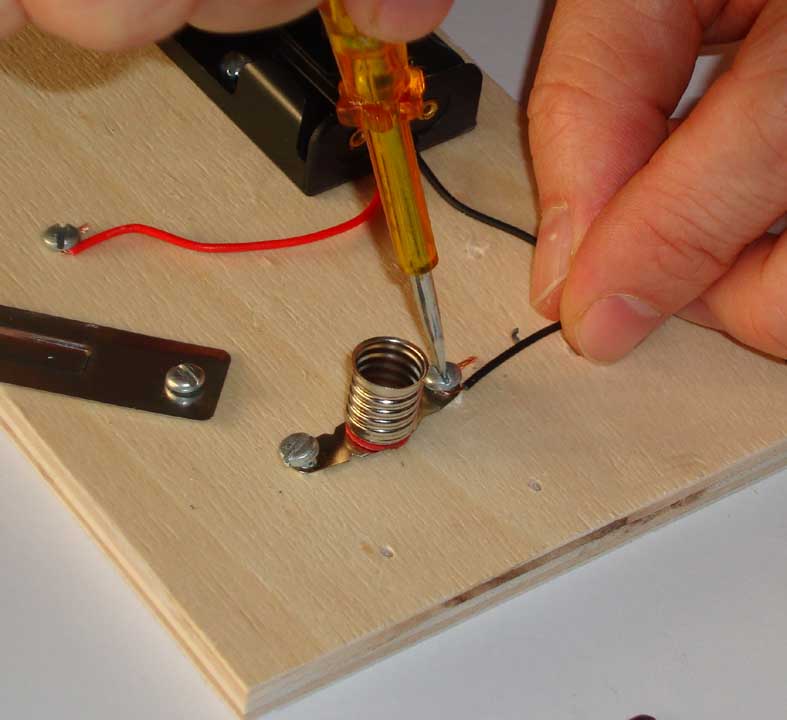

Şimdi duyun bir ucuna pilin Diğer Ucunu Bağlayalım (10)	Vidalayalım (11)	Anahtarın diğer ucunu duyun diğer ucuna bağlayacağız(12)

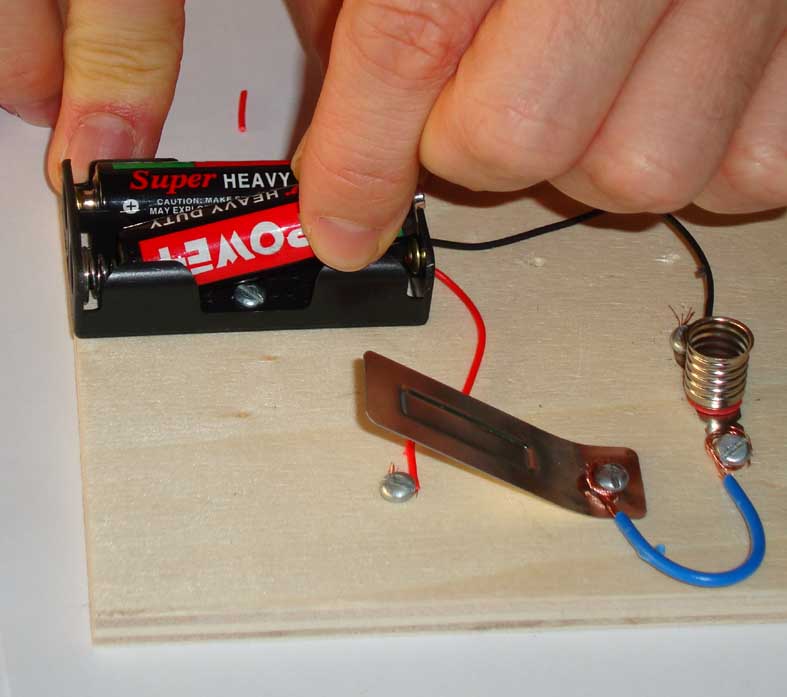

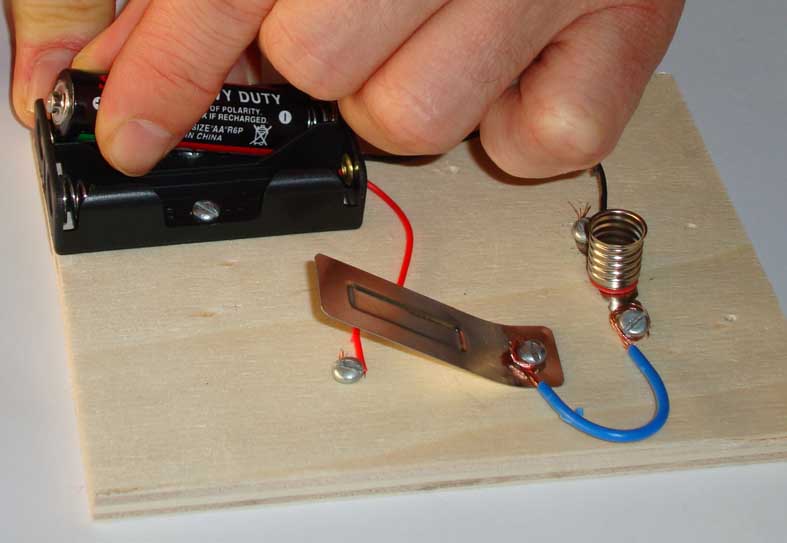

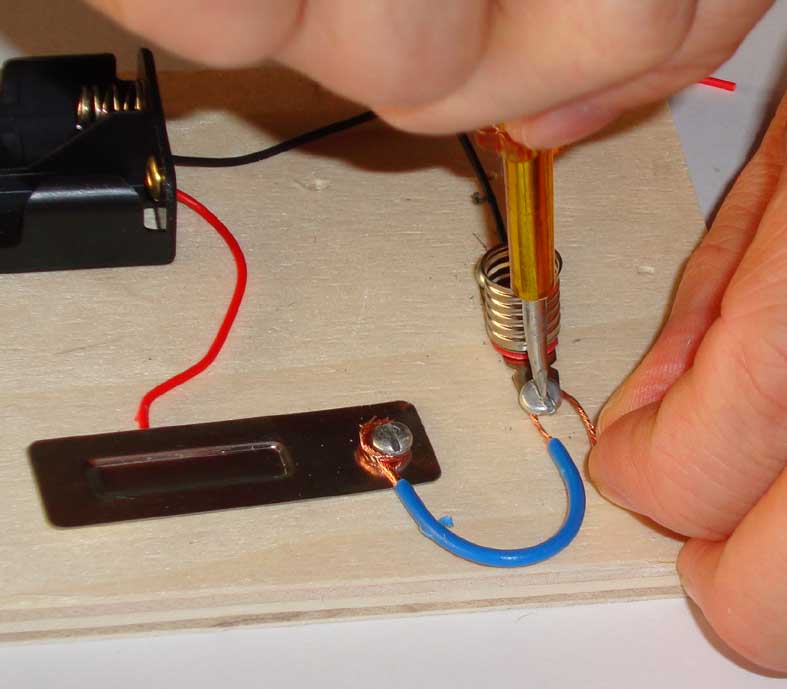

Vidalayalım (13)	Pillerimizi Yönlerine dikkat ederek Takalım (14)	Diğer Pilide takalım (15)

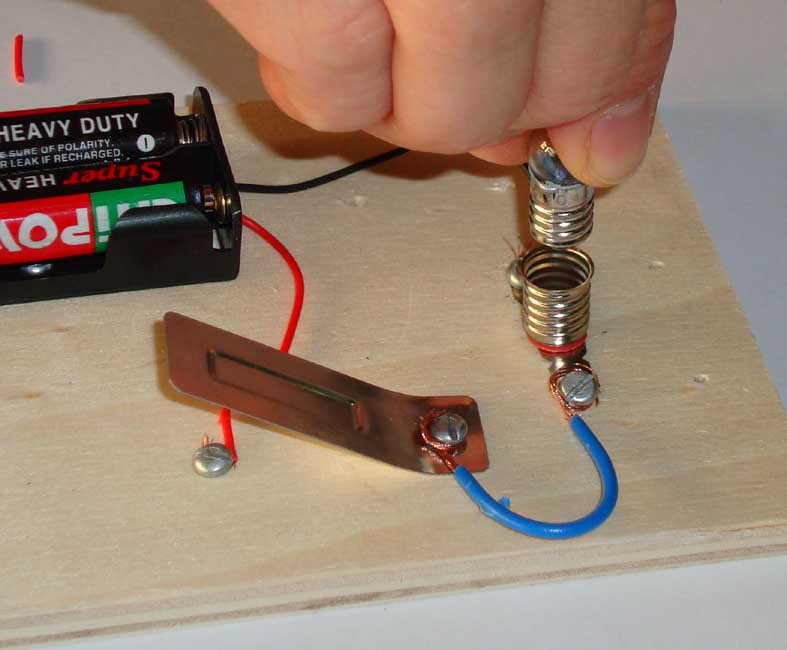

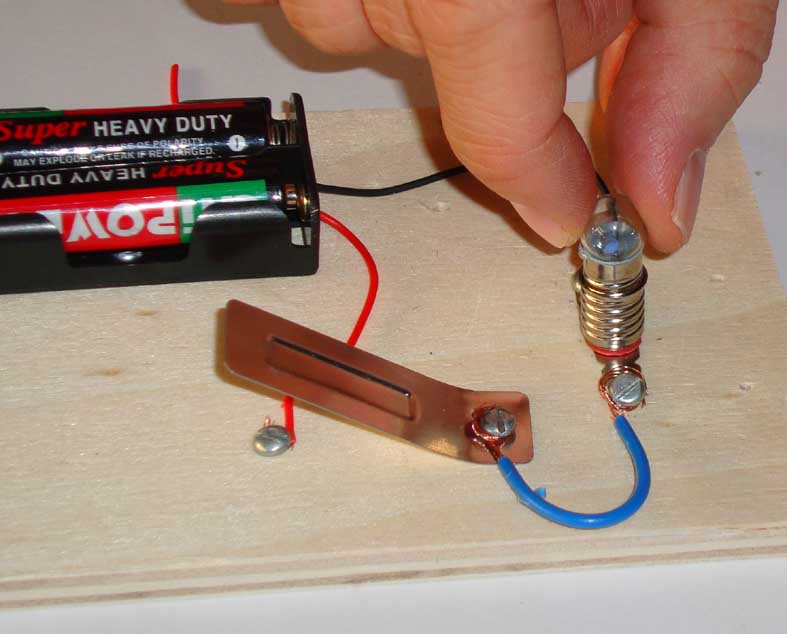

Ampulümüzüde takalım (16)	Zorlamadan Hafifçe Sıkalım (17) Dikkat lamba kopabilir	Şimdi Anahtarımıza basalım (18)

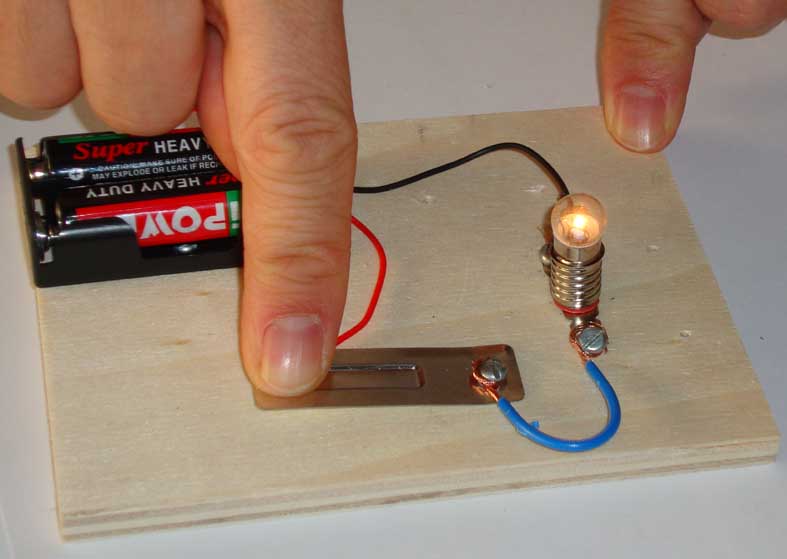

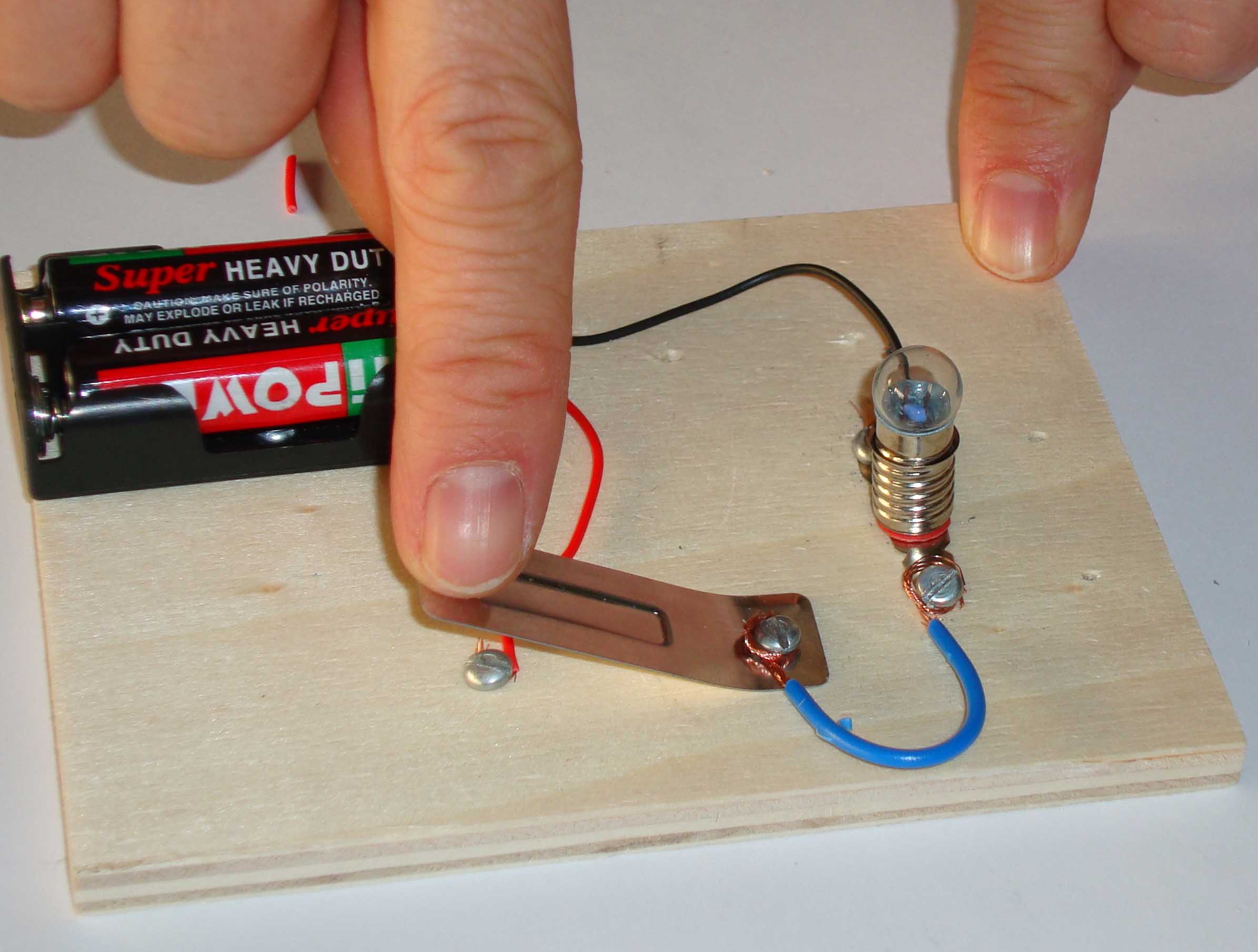

Devre Kapandı ve lambamız yandı (19)	Bıraktık söndü (20)
Pilde üretilen Enerji tel içinden akmak ister fakat akımın akabilmesi için pilin öbür ucunun da bağlanıp devrenin tamamlanması gerekir.

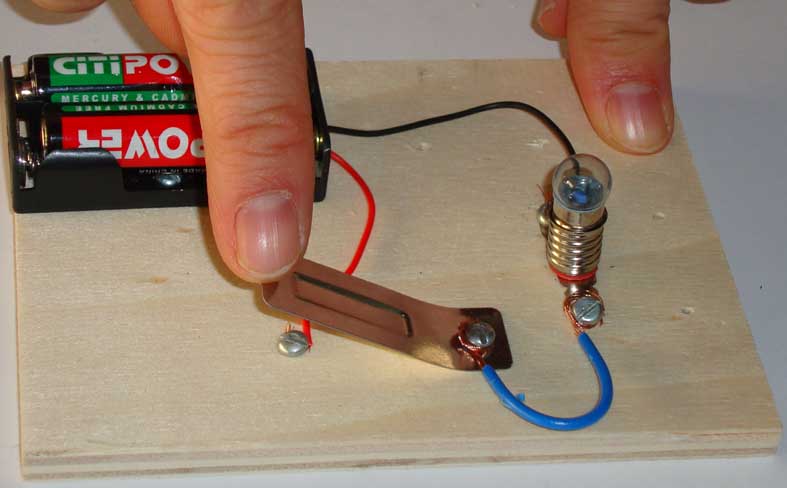

Tekrar Bastık Lamba yandı böylece ilk devremizi gerçekleştirmiş olduk. (21)
