Setteki fazla çıkan anahtarla ne yapacağız?
Evet Hayır Kapıları ( And Or Gates ) |
|
|
Veya Kapısı Modern matematikte ve sayısal elektronikte çok sık kullanılan bu kavramlar elektriğin var olup olmadığı esasına dayanır. |
|
 |
 |

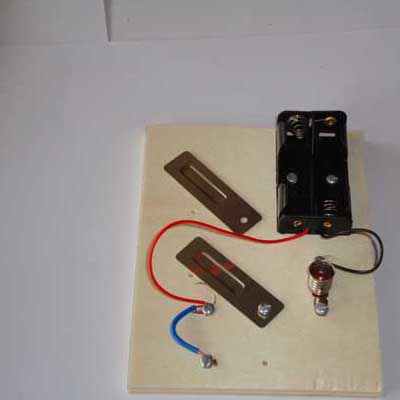

| Veya kapısı yapmak için Seri devremizi değiştirelim. | Seri lambalardan birini söktük ve
anahtarın yerini değiştirdik. Buna A anahtarı diyelim. |
 |
 |

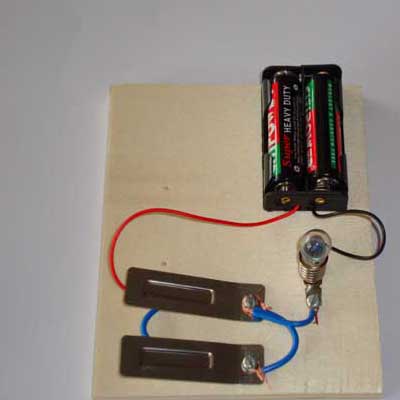

| İkinci anahtarımızı da birinci anahtara
paralel olarak bağladık. (3) Buda B anahtarı olsun. |

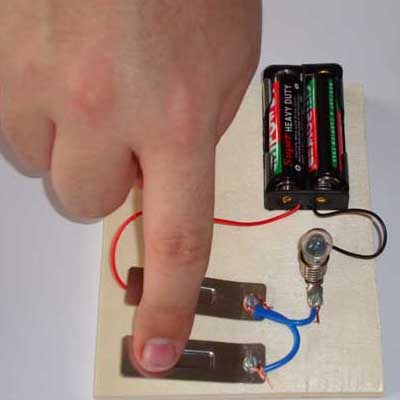

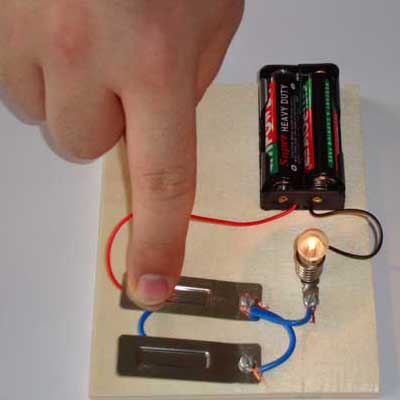

Denemeye hazırız. Şekildeki A anahtarına basarsak ne olur? |
 |
|

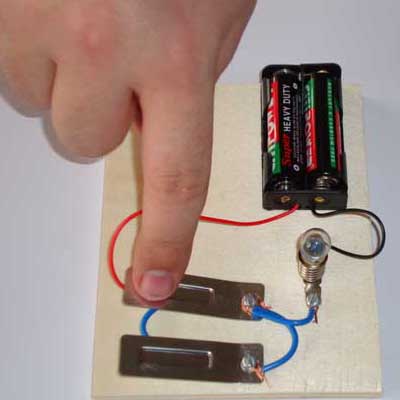

| Evet bildiniz lamba yanar. | Anahtarı bıraktık ampul söndü. |
 |
 |

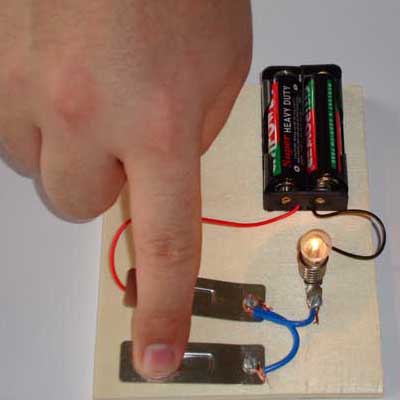

| Şimdi diğer B anahtarına basarsak ne olur? | Evet bildiniz ampul yine yandı. |
 |
|

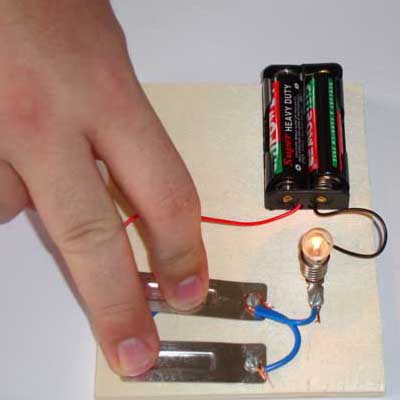

| Her iki anahtara basarsak lambalar yine yanar. | Her iki anahtarı da bıraktık lamba söndü. Ampulün sönmesi için her iki anahtarda bırakılmalı. |
 Bu anahtarları bağlama şekliyle çok basit bir veya kapısı oluşturduk. A veya B anahtarına basarsak ampul yanar. İşte bu nedenle ismine veya kapısı denmiş. Ayrıca bu devre Lise 1 Matematik dersinde bağıntılar konusundaki VEYA bağıntısının elektriksel gösterimidir. |
|
| Ve Kapısı (And Gate) | |
|
|
 |

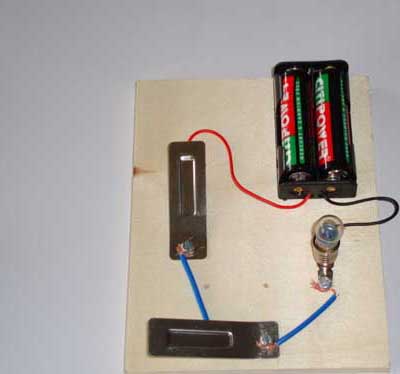

| Veya kapısını yaptığımız devreyi
değiştirerek kolayca Ve kapısını yapabiliriz. |
Bunun için anahtarlardan birini söküp şekildeki gibi değiştirmeniz yeterli olacaktır. |
 |
|

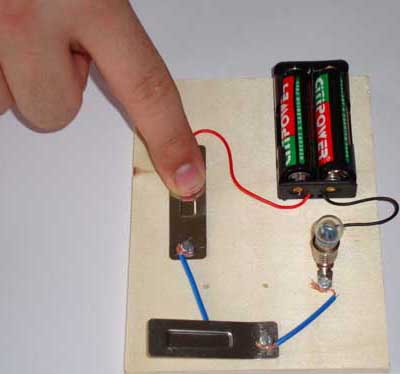

| Bu düğme A olsun. Bu düğmeye basarsak lamba yanar mı? | Evet yanmadı neden çünkü diğer anahtar basılı değil. |
| Peki diğer anahtarımız B olsun. Bu anahtara basarsak lamba yanar mı? |
Evet yanmaz. Neden? |
 |
|
|
|
| Bu şekilde basit bir Ve

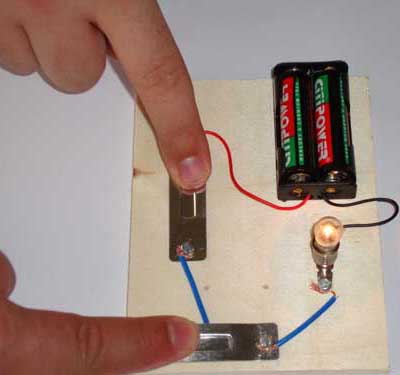

kapısını yapmış olduk Sadece A anahtarına basarsak lamba yanmaz buna sıfır "0" diyelim Sadece B anahtarına basarsak lamba yanmaz buna sıfır "0" diyelim A ve B anahtarlarına beraberce basarsak lamba yanar buna bir "1" diyelim A ve B anahtarlarına beraberce basmazsak lamba yanmaz buna sıfır "0" diyelim Bütün bu olabilecek ihtimalleri bir tabloda gösterelim. (Doğruluk Tablosu Denir.) İşte koskoca bilgisayarların temel kavramlarından bir kısmını öğrenmiş oldunuz.
Ayrıca bu devre Lise 1 Matematik dersinde bağıntılar
konusundaki |
|
