Dinamometre Yapalım Deney Seti

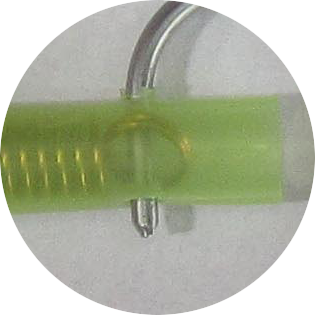

Çengel yayın ucundaki halka içinden geçmeli.

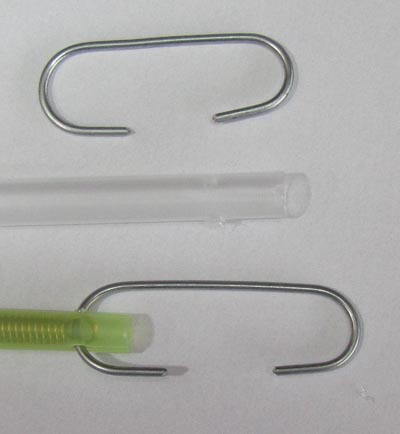

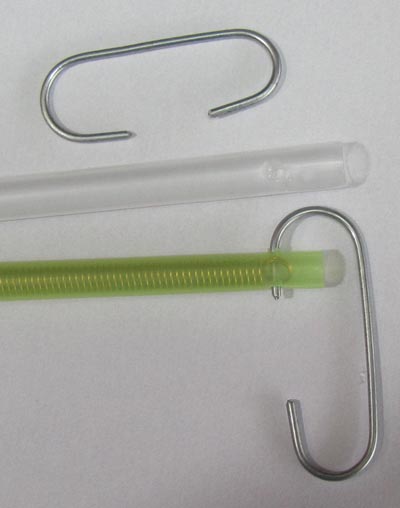

Küçük olan borunu içine yayı geçirelim. Yayın ucundaki halkayı ve borudaki delikleri bir hizaya getirip şekildeki gibi çengeli geçirelim.
Bu ince borunun dayanıklılığı konusunda endişe edebilirsiniz fakat yükü taşıyacak olan çengel ve yay olacağı için bu endişeniz yersizdir.

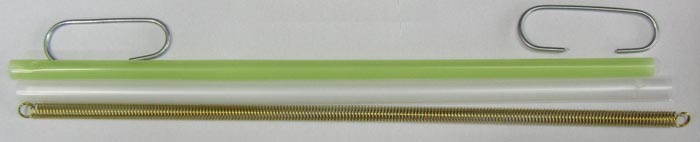

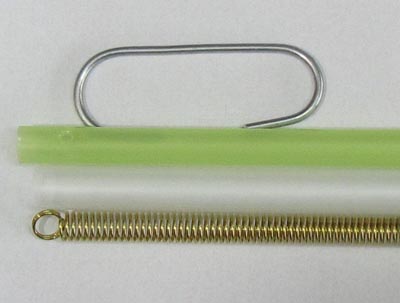

İçindekiler;
1. Bir tane çelik yay Sarı kaplamalı.
Burada kullanılan yay ile 9 Newton'a kadar ölçebilirsiniz fakat sıhhatli ölçüm için 7 Newton'u aşmamak gerekir.
2. Birbirinin içine girebilen 2 plastik boru.
3. Uçlara takabilmek için iki adet tel çengel.

Şimdi Kalın boruyu yayla beraber ince borunun üzerine geçirelim.
Yayın halkası ile büyük borudaki deliği bir hizaya getirelim.

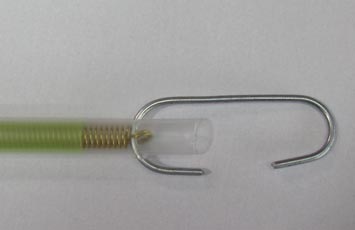

Diğer çengeli yayın diğer ucundan yine yayın halkası içinden
geçirerek takalım.

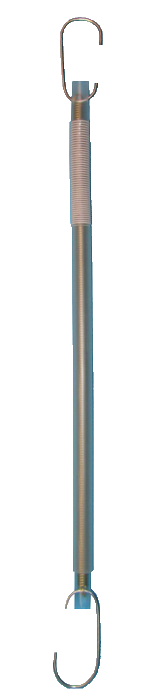

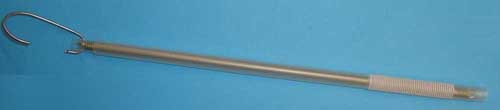

İşte Bu kadaaar... Dinamometremiz hazır.
Plastik boruların ince görünmesi sizi endişelendirmesin
borular sadece ölçmemizde yardımcı olacaktır.
Yük taşımada plastik boruların hiç etkisi yoktur.

Şimdi Ölçeklendirme yapabilirsiniz. Bunun için çeşitli metotlar deneyebilirsiniz. Kolay bir yol
olarak içteki borunun ucunu koyu bir kalemle belirgin hale getirip. Dıştaki borunun üzerine
şeffaf olduğu için ağırlığı bilinen yükler ile işaretler koyarak bir sakala oluşturabilirsiniz.
Kullanılan yayın özelliklerinde bizim ölçtüğümüz
1N=2.05cm yani her iki santimetre yaklaşık bir Newton'a denk geliyor.

100gr=2,104cm eğer ağırlık ölçersek her 100gr ağırlıkta yay 2,104cm yani 21,04mm uzuyor.

Bu hesap işlemi nasıl yaptık detaylı olarak anlatalım;
Önce Yaptığımız dinamometre ile ölçebileceğimiz bir ağırlığı bir terazide tarttık. 922 gr geldi. Dinamometremizin yüksüz durumda bir işaret koyduk.
Bu işareti iç borunun dış boru üzerinde hizasının geldiği yere çizgi çizdik.
Daha sonra 922 gr dinamometrenin ucuna astık yay uzadı ve iç boru ucunun dış boru üzerinde geldiği yeni yere bir işaret daha koyduk. Aradaki mesafeyi ölçtük 19.4 cm geldi. bu ağrlığın kaç newton olduğunu bulmak için yerçekimi ivmesi ile çarptık. 0.922kg x 9.81m/s2= 9,04482 Newton olur. Buradan ölçtüğümüz mesafeyi bu kuvvete bölersek 19.4/9,04482=2,05cm çıkar.
Yani her 1 Newton'da 2,05cm yay uzar.

Bu dinamometre ile neler yapılabilir?
1. İlkokul ve lise kitaplarındaki sürükleme deneylerinde kullanılabilir.
2. Birden fazla dinamometre ile kuvvetlerin bileşkesi ve vektörsel toplamayı göstermek için kullanılabilir.
3. G kuvvetini ölçen cihaz olarak kullanılabilir. "G Force" (Okunuşu 'Ci' fors)

G saati nedir: Birimi İngilizce Gravittion (yerçekimi) sözcüğünün baş harfi olan G ile gösterilir. Kısaca üzerimizdeki kuvvetin yerçekimi kuvvetinin kaç katı olduğunu gösterir. 2G demek ağırlığının iki katına çıkmak demektir. Bir uçakta 2G lik manevra yapılırsa kişinin ağırlığı iki katına çıkar. F-16 uçakları 9G ye kadar manevra yapabilir.

G-meter
Savaş Uçaklarında kullanılan G saati.

Yukarıda ortadaki ibre sıfırın biraz üstünde gösteriyor. Bu andaki G yi sıfırın biraz üstünde ortadaki ibre gösteriyor. Yukarıdaki ibre maksimum kaç G çekildiğini gösteriyor. Resimde 3,7 okuyoruz. Alttaki ibre maksimum negatif G gösteriyor -6G çekildiğini anlıyoruz. Sol alttaki düğmenin üzerine basılınca ibreler sıfırlanıyor ve yeni ölçüm için hazır hale geliyor.Yutube de bir filmi.
