Seri Elektrik Devresi
 |
 |
 |
|

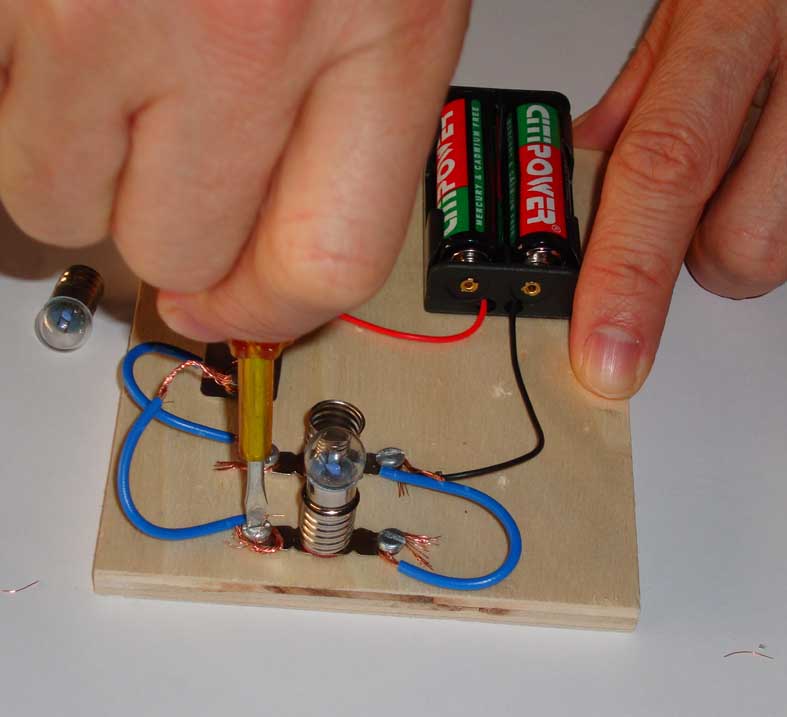

Paralel Bağlanan (1) Duyu Sökelim |

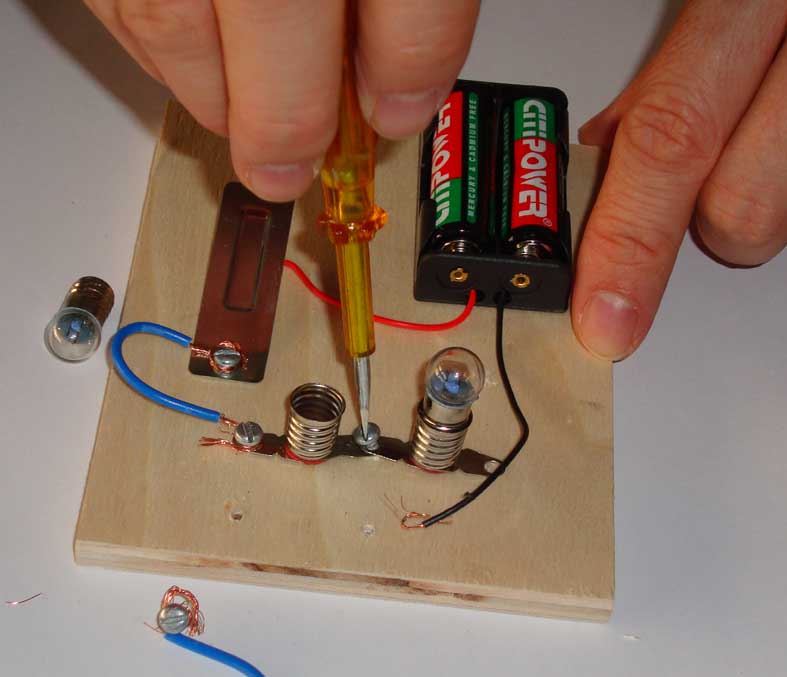

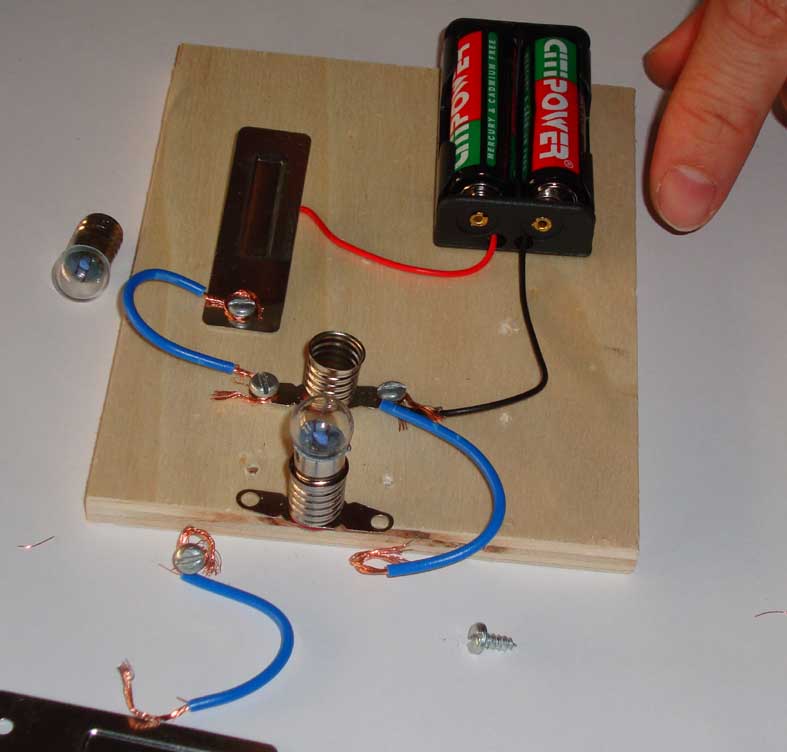

Bu duya bağlı kabloları da çıkaralım (2) | İkinci duyu birbirinin (3) peşi sıra bağlayalım |
 |
 |
 |

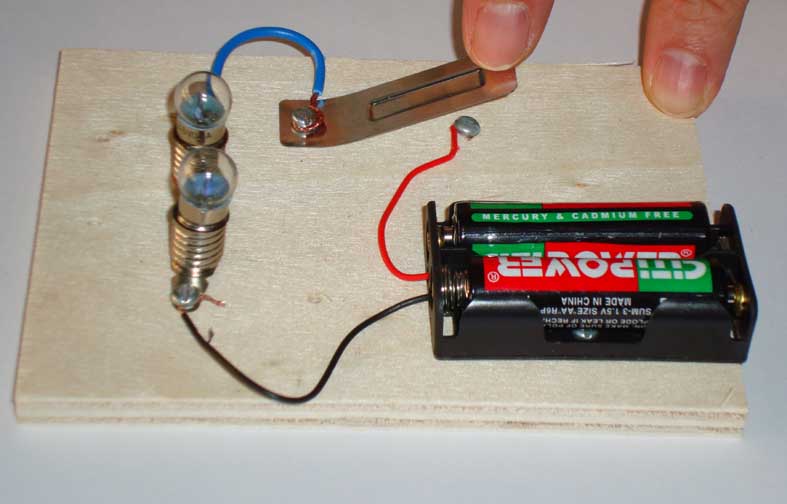

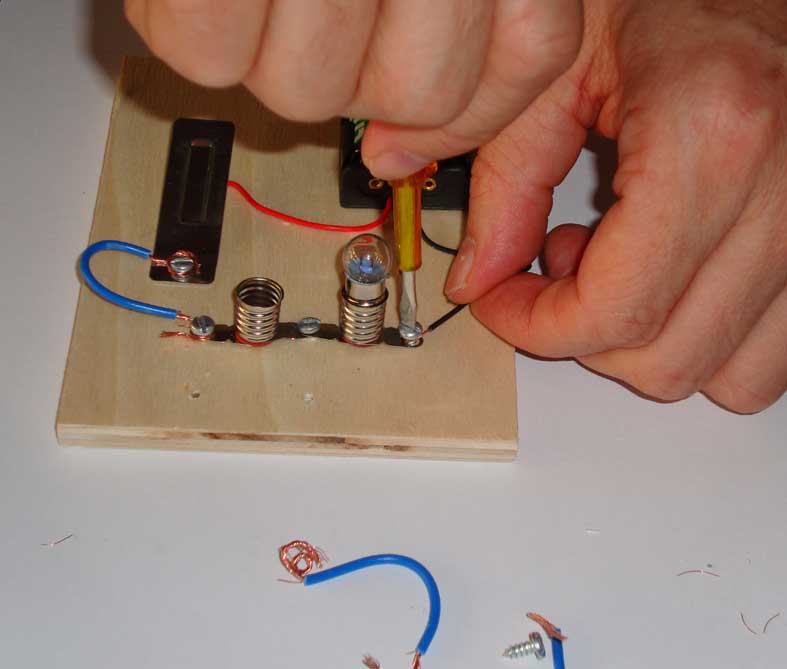

| Pilin diğer ucunu bağlayalım (4) | Anahtarı bıraktık söndü (6) | |
 |
 |
 |
|

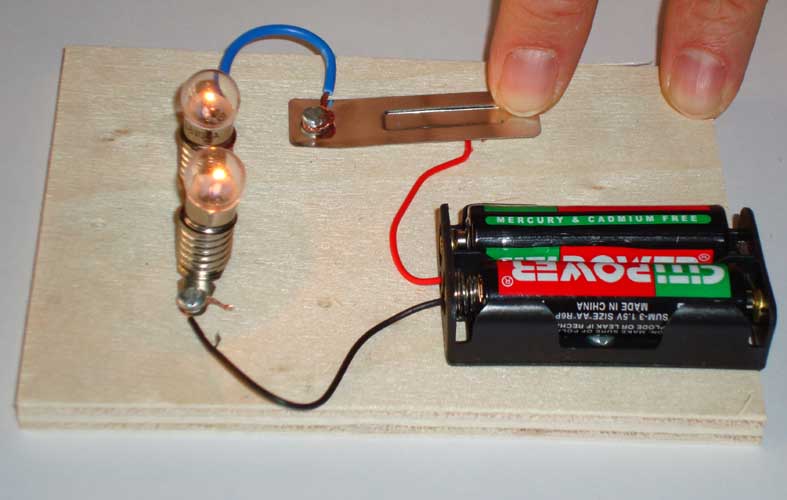

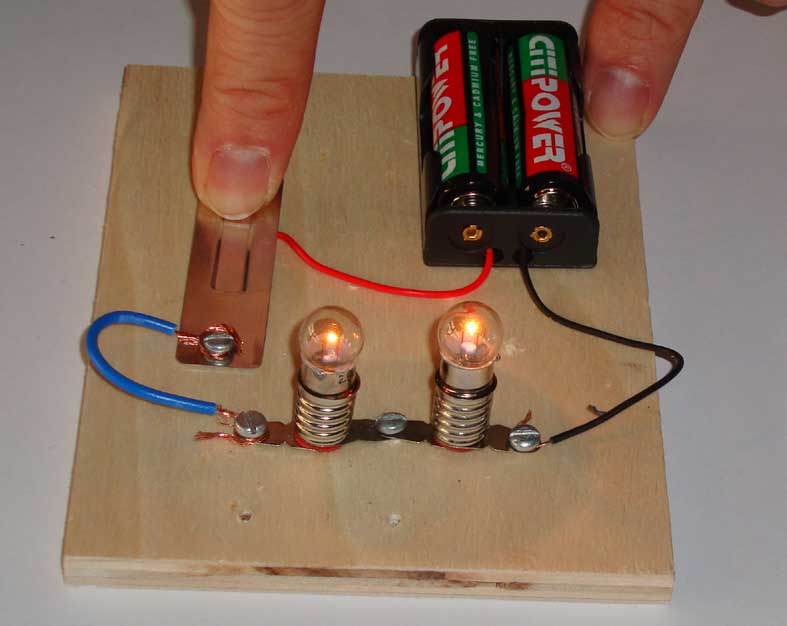

Tekrar bastık lambalar (7) daha sönük yanıyor mu? |
Şimdide başka şekilde (8) bağlayalım. |

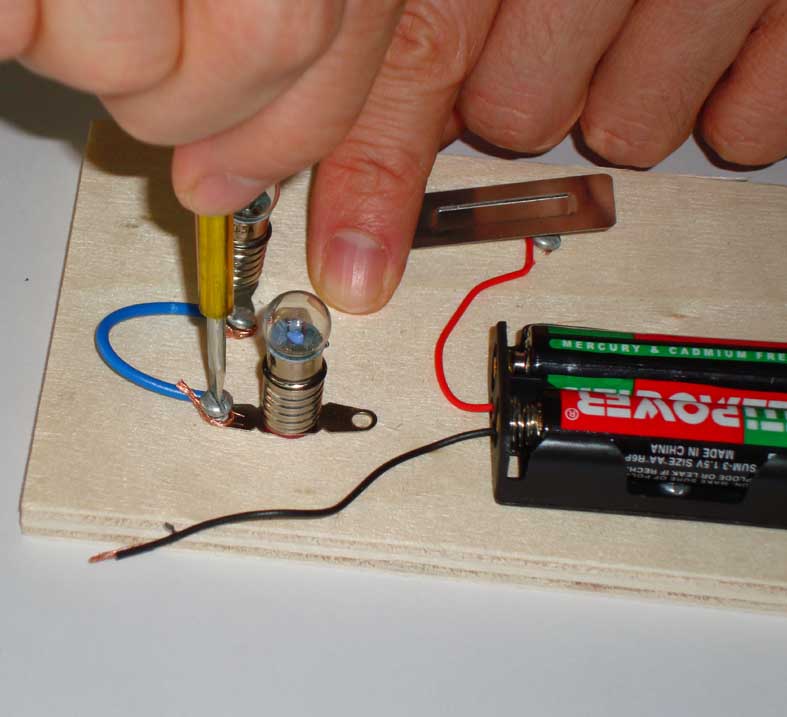

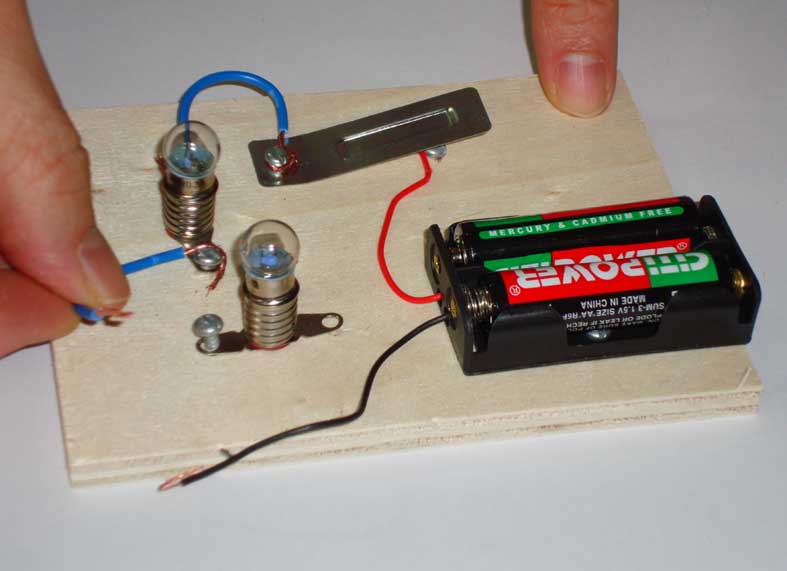

Duyun yerini değiştiriyoruz. (9) |
 |
 |
 |

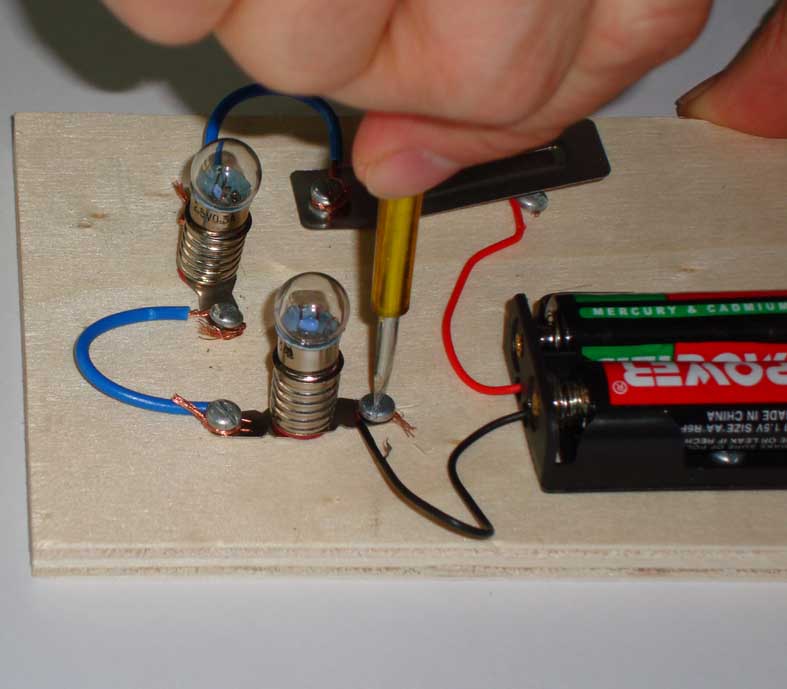

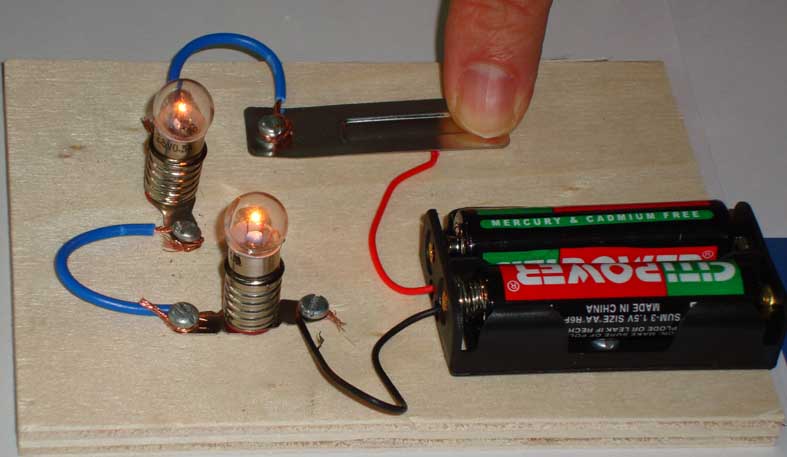

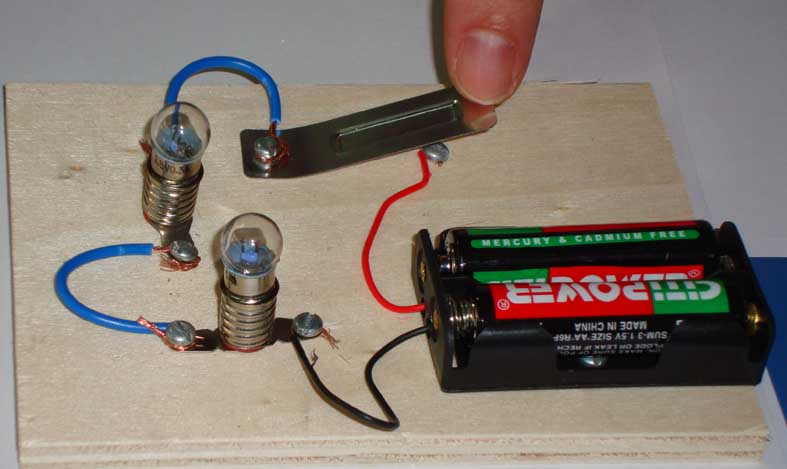

| Pilin ucunu da bağlayalım. (10) | Evet Denemeye hazırız. Bu bağlayış şeklimiz bir önceki seri devre ile aynı fakat sadece görüntüsü biraz farklı. (11) | Yine lambalar sönük olarak yandı. Lambanın birisini sökersek ne olur? (12) |
|
Evet bu şekilde bağlamaya seri bağlama denir. Lambalar elektriğe daha çok direnirler ve lambalar sönük yanar. Bir telle Lambalardan birisini kısa devre edersek diğer lamba parlak yandığını gördünüz mü? |
||
