Bu kitapçık pek çok deneyi nasıl yapacağınızı
detaylı açıklayan resimli renkli kuşe kağıda baskılı
rehberdir.
Pil Yapalım
Deney Seti
,
Çalışır durumdaki pillere
bağlanmış bir
LED in ışık verir haldeki resmi.
Bu şekilde hazırlanmış piller birkaç
mili Amper akım verebilir.
Bu şekilde kapaklı dizayn daha temiz bir ortam sağlamakta
ve
daha rahat hareket etmeyi sağlamaktadır.
Yukarıdaki resmin daha yukarıdan çekilmiş fotosu.
Hava pilleri günümüzde halen askeri alanda ve tıbbi
alanda kullanılmaktadır. Ağırlık ve performans oranı
en yüksek olan çinko hava pilleri, güncelliğini halen
koruyan bir pil çeşidi.
Işık azaldığında tuzlu suyu karıştırdığımızda ışık
şiddetinin arttığını görebiliriz. Karıştırdığımızda
tuzlu su içindeki oksijen reaksiyonunu arttırmış oluruz.

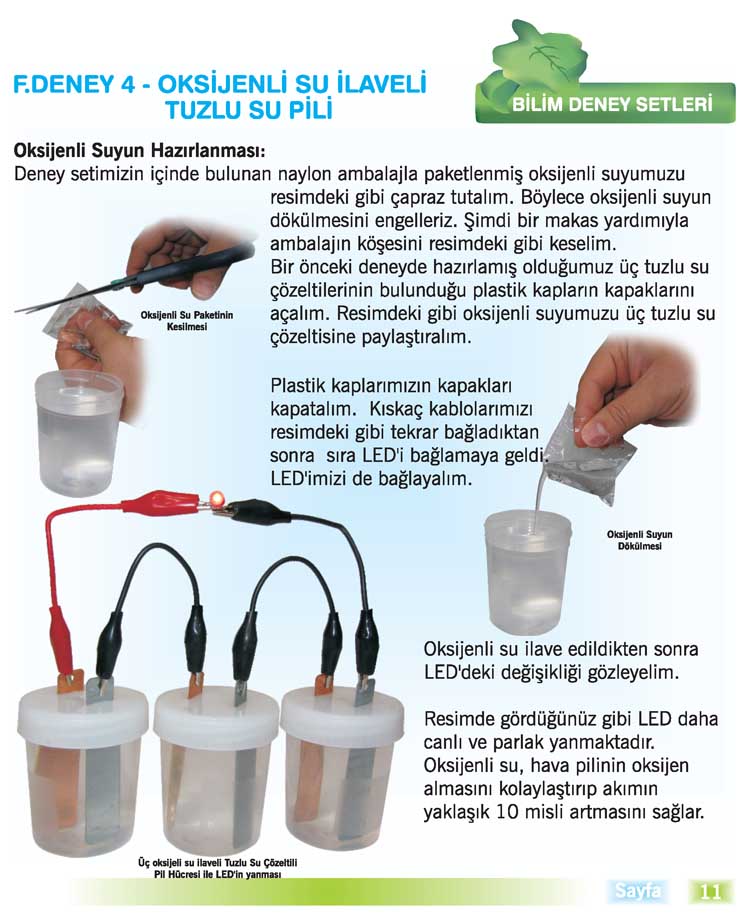

Tuzlu suyun içine oksijenli su damlattığınızda akımın çok
daha fazla arttığını görebilirsiniz.
Bakır ve çinko Elektrotlar. Çinko ve bakırdan kapak üzerine açılan
yarıktan sıkı geçecek şekilde kesilmiş. Üzerinde Çinko için Zn ve bakır için
Cu kimyasal simgeleri baskı olarak işlenmiş elektrotlar
deneyi oldukça kolaylaştırmakta.
Yurtdışındaki birtakım deney setlerinde bu deneyi yapabilmek için pahalı birçok
aparat kullanılmakta deney setinin maliyeti artmakta ve deney
setini herkese ulaştırmayı zorlaştırmaktadır.
Bakır ve çinko elektrotlar.
Kapağa açılmış yarıklar elektrotların düzgün durması için
çok işe yarar.
Kapaklardaki yarıklara takılmış elektrotlar.
Timsah ağızlı kıskaç kablolar montaj
kolaylığı sağlamak için.
Led
ışık yayan diyot uzun ucu artı uca
yani bakır elektroda bağlanacak.
Deneyimizde bu eleman çok önemlidir. Normal bir ampul ile
bu deneyleri yapamayız. Normal ampul için çok yüksek akım gerekir
(yaklaşık 100 mA "mili
Amper") LED ler ise 1 mA gibi düşük bir akımda dahi ışımaktadır.
LED yerine Digital kol
saati de kullanabiliriz. Şimdi bunu inceleyelim.
Bu deney için eski, çok ucuz, çocuklar için olan bir
kenara atılmış bir saati kullanabiliriz.

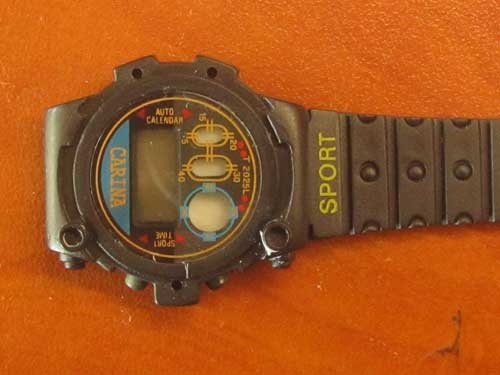

Yukarıdaki resimde böyle bir saat görüyoruz. Şimdi bu saati nasıl kullanacağımızı adım adım göreceğiz.

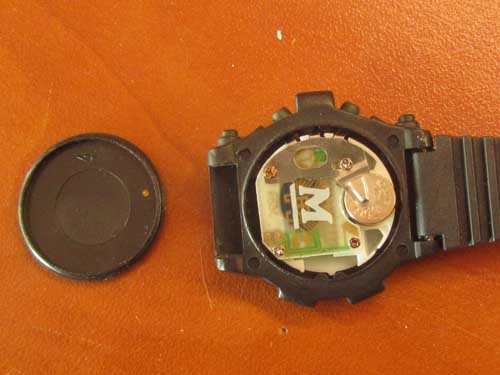

Önce saatin arka kapağını açarız. Bu
saatte vida yokmuş açması kolay oldu fakat
çoğu saatte vida olur bu vidaların açılması gerekir.

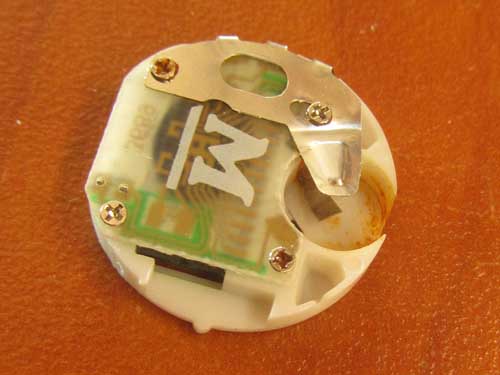

Sonra içindeki elektronik kısmını dışarı çıkaralım.

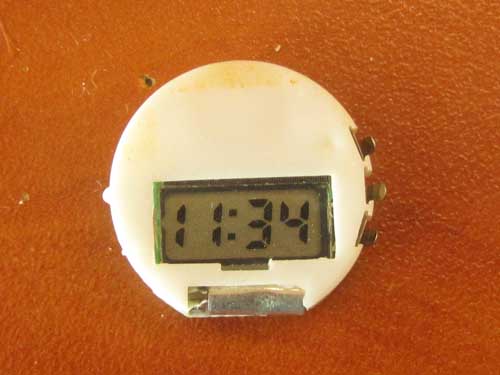

Önce saate pil takıp çalışıp çalışmadığını deniyoruz. Pilin + yönü yukarı doğru olması gerekir.
Evet Saat Çalışıyormuş. Güzel... Bu saati kullanabiliriz.

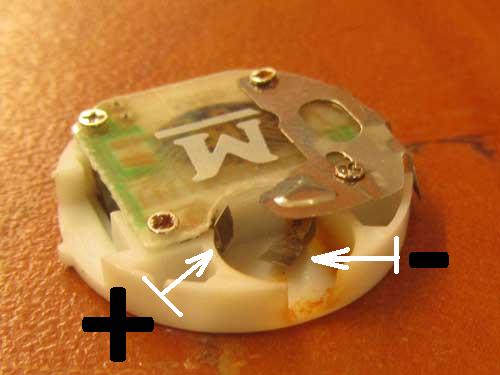

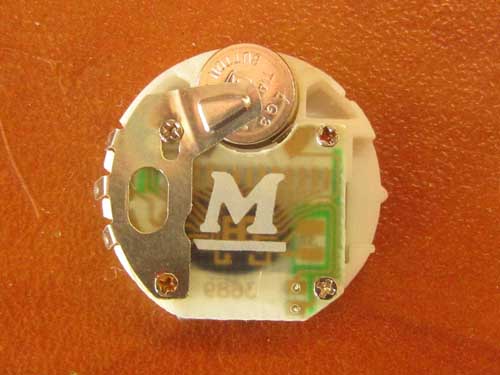

Pili çıkartıyoruz fakat pilin bağlandığı + - uçlarının yerini iyi kontrol edelim.
Başka bir açıdan pil yerinin fotoğrafı.

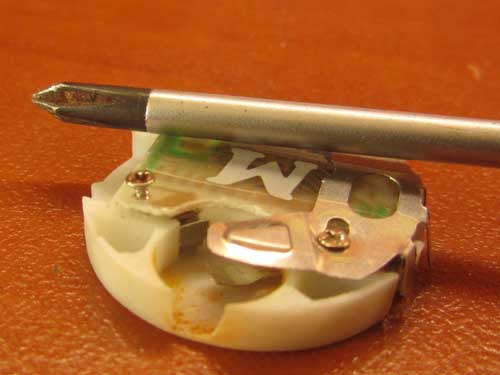

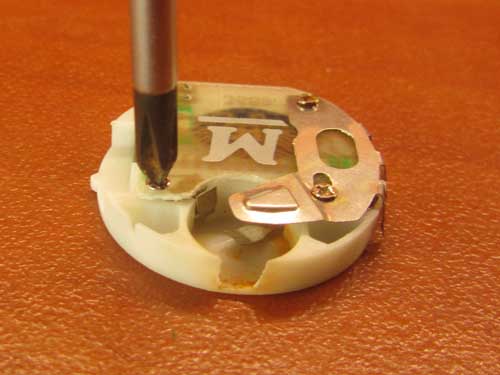

Pilin + yerinin geldiği yere ince bir tel takabilmek için oradaki vidayı biraz gevşetelim.
Vidanın gevşemiş halini gösteren foto.

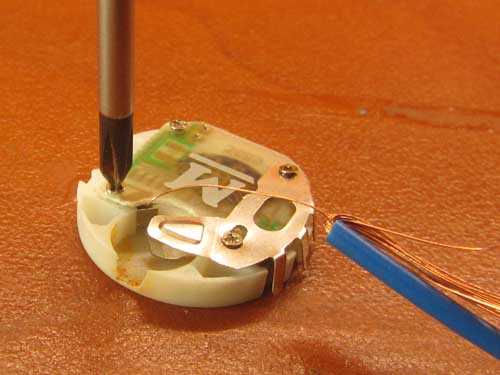

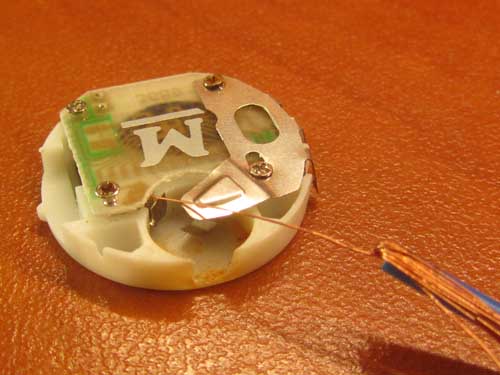

Şimdi gevşettiğimiz yere çoklu kablonun içinden ayırdığımız tek bir ince teli takalım.
Teli taktığımız yerin daha yakından görüntüsü.
Şimdi teli sıkıştırmak için vidayı sıkalım.

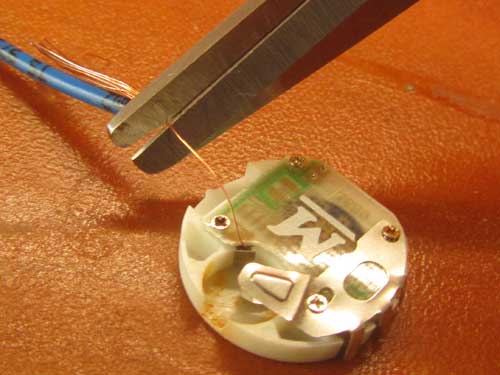

Fazla olan teli makas ile keselim.

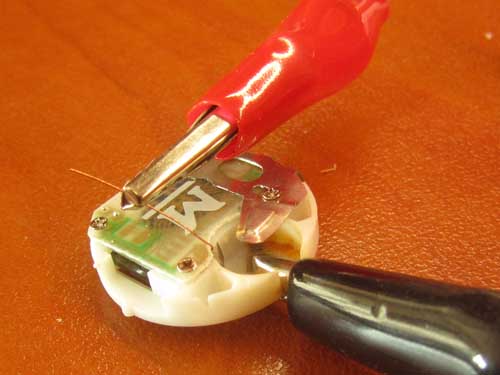

Şimdi timsah ağızlı kabloları + uca kırmızı - uca siyah olacak şekilde kıstıralım.

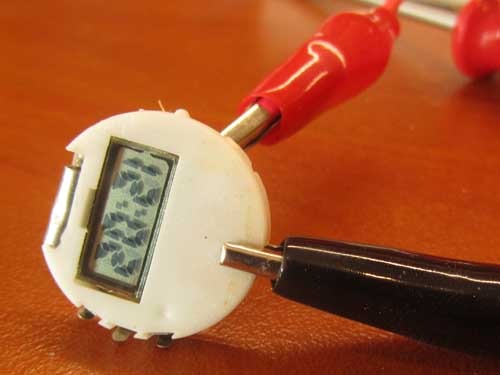

Yaptığımız pil devresine bu uçları bağlayarak saatin çalıştığını görelim.

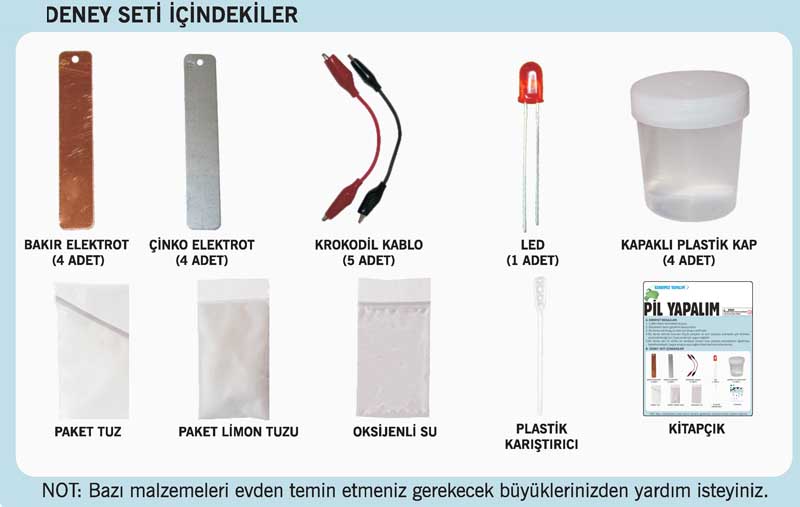

Deney Setinde Olması Düşünülen (Planlanan) Malzemeler:
1 Adet LED.
3 Adet Çinko Prob 1,5cm X 13cm.
3 Adet Bakır Prob 1,5cm X 13cm.
4 Adet uçlarında timsah ağızlı kıskaç olan kablo.
3 adet kapaklı pil için plastik kap
Poşette Tuz
Poşette Limon tuzu
Detaylı Açıklamalı öğretici broşür.
LED : Light Emiting Diode. Işık yayan diyot. Bir ampul gibi
ışık verir fakat özellikleri farklıdır.
Akımı bir yönde geçirir çok
düşük akımlarda çalışabilir, çalışması için minimum voltaja
ihtiyaç vardır yani tek pil
çalıştırmaya yetmez. Kırmızı LED 1.63 Voltta ışımaya başlayıp
çektiği akıma göre üzerindeki
voltaj 2 V üzerine çıkabilir.
Genelde küçük LED ler max 20
mili amper (mA) akımda çalışırlar.
Dayanma akımının üzerinde
akım geçerse hemen bozulurlar.
LED ler 1 mA akımda görünebilirler. 6 ila 8 mA de
okulda dershane içinde rahatlıkla görünür ışık verirler.
